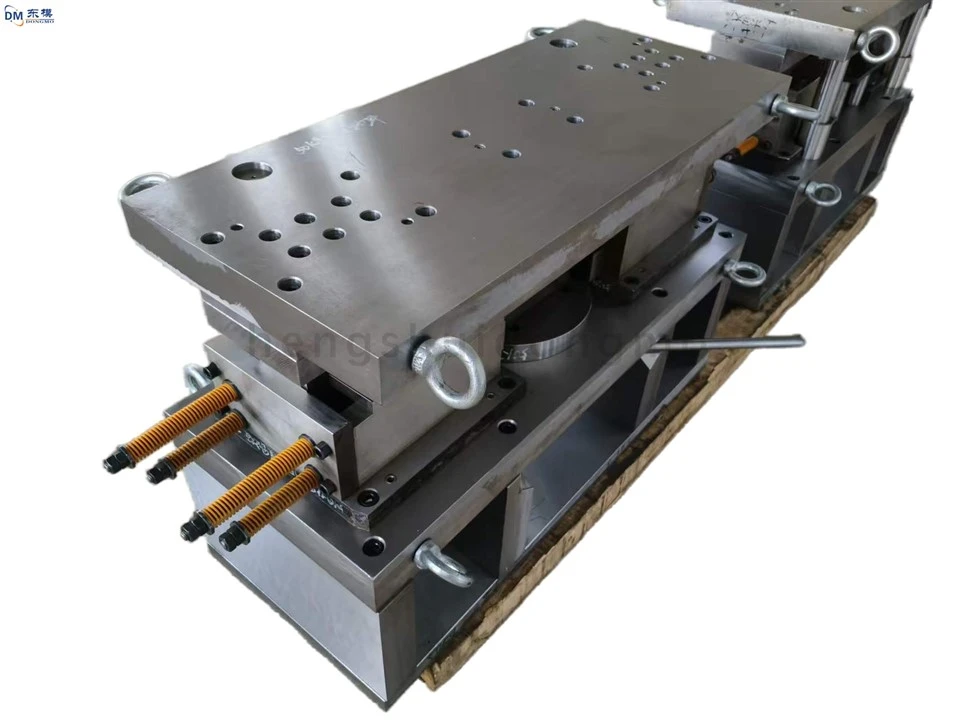

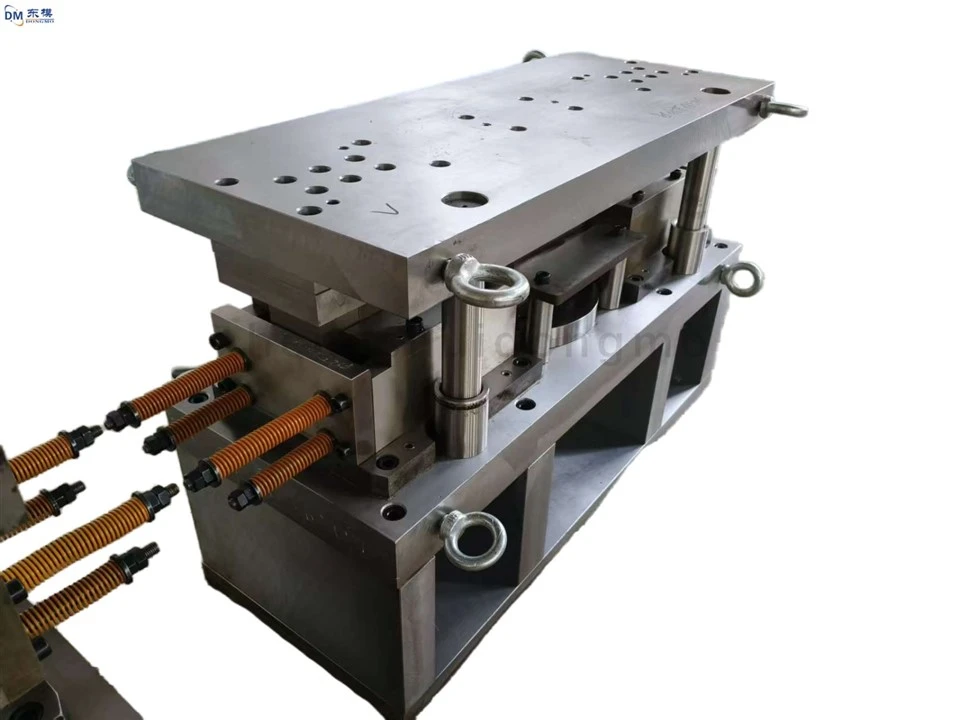

Maishiy texnika uchun maxsus nozik metall shtamplash qoliplari

I. Alyuminiy qotishma shtamplash qoliplarida chizish sabablarini tahlil qilish

Alyuminiy qotishmalari yuqori sirt faolligiga ega bo'lib, ularni shtamplash paytida matritsa yuzasiga yopishib olishga moyil bo'lib, tirnalgan va qirib tashlashga olib keladi. Alyuminiy qotishmalari yaxshi plastisiyaga ega va ularning murakkab shakl hosil qilish jarayonida yuqori suyuqligi material bilan aloqa qilish nuqtasida ishqalanish va kesishni kuchaytiradi, bu esa qolip yuzasining aşınmasına olib keladi. Mahalliylashtirilgan joylarda material oqimi yo'lining kontsentratsiyasiga olib keladigan optimallashtirilmagan qolip strukturasi dizayni ham qirib tashlashga olib keladi. Qo'pol yuzalar va etarli darajada soqol bo'lmasa, qirqish yanada og'irlashadi.

II. Alyuminiy qotishma shtamplash qoliplarida chizishning oldini olish va nazorat qilish choralari

1. Qolib dizaynini optimallashtirish: o'tkir burchaklardan qochish uchun 0,2-0,5 mm radiusli qolip bo'shliqlari, chiqib ketish qirralari va o'tish joylari uchun yumaloq dizaynlardan foydalaning. Asosiy material oqim nuqtalarida hidoyat plitalarini qo'shing va material oqimi yo'lini optimallashtirish, mahalliy kuchlanish kontsentratsiyasini kamaytirish, ishqalanishni kamaytirish va qirqishni kamaytirish uchun kengligi 2-3 mm va chuqurligi 1-1,5 mm bo'lgan moylash oluklarini loyihalash.

2. Ilg'or mog'or materiallari va sirtni qayta ishlash texnologiyasidan foydalanish: Qolib zımbalar va bo'shliqlar H13 yoki SKD11 yuqori -qattiqlikdagi aşınmaya- chidamli qolib po'latidan yasalgan, HRC58-62 qattiqligida vakuum bilan o'chirilgan; sirt ion nitrlash yoki TiN qoplamasi bilan ishlov beriladi, 0,15-0,3 mm nitridlash qatlami qalinligi va 0,005-0,01 mm qoplama qalinligi, qolib sirtini moylash va aşınma qarshiligini yaxshilash va materialning qolipga yopishishini oldini oladi.

3. Jarayon parametrlarini oqilona nazorat qilish: Shtamplash tezligi 10-30 marta / daqiqada nazorat qilinadi va shtamplash bosimi alyuminiy qotishma materialining qalinligi va valentlik kuchiga qarab o'rnatiladi, xatolik ± 5% dan oshmaydi, barqaror material oqimini ta'minlaydi va notekis deformatsiyani kamaytiradi; Har kuni mashinani ishga tushirishdan oldin, qolib yuzasi temir qoldiqlari va aralashmalardan tozalanadi va qolib yuzasi har hafta silliqlash aralashmasi bilan silliqlanadi, sirt pürüzlülüğü Ra 0,8 mkm dan kam yoki unga teng bo'lib, tez eskirishdan saqlaydi.

4. Ilg'or moylash yechimlarini qo'llash: Alyuminiy qotishmalari uchun maxsus moylash materiallaridan foydalaning va ekologik toza suvga asoslangan shtamplash moyiga-(yog' miqdori 5% dan kam yoki unga teng) yoki qattiq moylash materiallariga (grafit, PTFE) ustunlik bering. To'g'ri yog'lanishini ta'minlash uchun shtamplashdan oldin qolib bo'shlig'iga va alyuminiy qotishma yuzasiga teng ravishda püskürtün. Uzluksiz shtamplash paytida, ishqalanish koeffitsientini 0,1 gacha nazorat qilish uchun har 30-50 dona moy qo'shing va shu bilan alyuminiy qotishma yuzasida mog'orning aşınmasını va chizishlarini kamaytiradi.
